Backkamera/frontkamera diverse fästen runt om

Backkamera universal
Frontkamera universal

Design: rund
Typ av installation: undermonterad / utanpåliggande / inbyggd

Med orienteringslinjer / spegelfunktion / diverse monteringsfästen / klickfäste

Anmärkning:

ACV-kameror är lämpliga för kontinuerlig drift

Före installation > Kontrollera kamerans betraktningsvinkel och orientering på installationsplatsen med en testmonitor

Kameramatningsspänning: +3V
Kameramatningsspänning: +12V / +24V

Anslutning utan spänningsomvandlare +3V i leveransomfattningen kommer att skada kameran

Förbindelse:
röd: +12V / +24V switchad laddningsbar säkring
svart: kroppsmassa direkt/GND

Cinch(m) gul: Video

jumper:
grön: aktivera/avaktivera orienteringslinjer
vit: aktivera/avaktivera spegelfunktion

Kameraproduktfunktioner:
Konstruktion: plast
Färg: svart

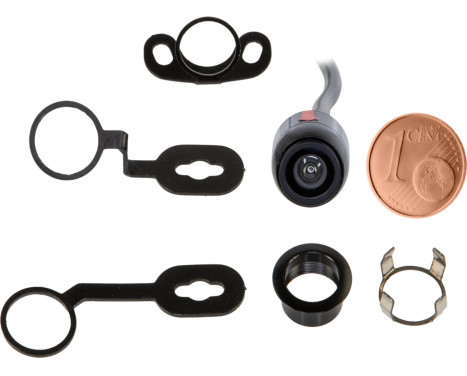

Extra: Orienteringslinjer via bygel / spegelfunktion via bygel / diverse monteringsfästen / snap-in montering
Sensortyp: 1/4" CMOS
Bildsystem: NTSC-färg
Effektiva pixlar: 682 x 496
Lux: 0,1
Upplösning: 480 TV-linjer CVBS D1
Linsvinkel: diagonal 135° +/- 5°
Betraktningsvinkel: horisontell 95° / vertikal 75° +/- 5°
Damm- och vattentålig: IP68
Anslutning: 4-polig AC-systemkontakt (m) Ø5,2mm
Driftspänning: +3V DC
Matningsspänning: +12V / +24V DC > med spänningsomvandlare
Strömförbrukning: 60mA
Drifttemperaturområde: -20°C - 70°C
Förvaringstemperatur: -40°C - 85°C

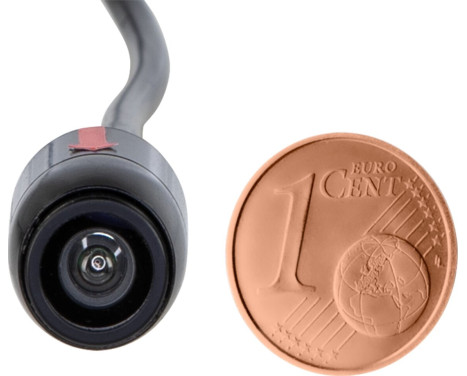

Mått: Ø12,5 mm

Anslutningskabel till kamera 1m +/-:
4-polig AC-systemkontakt (m) Ø5,2mm
2 hoppare

Spänningsomvandlare +3V:
4-polig acv-systemkontakt (f) Ø10mm / 4-polig acv-systemkontakt (m) Ø5,2mm

Förlängning 6,5m +/-:
4-polig acv-systemplugg (f) Ø10mm / 4-polig acv-systemplugg (m) Ø5,2mm
Strömkabel röd 3m +/- ansluten genom: kameraanslutning / backljusanslutning till monitor
Jordkabel/GND svart 3m +/- ansluten: anslutning till kroppsjord/GND till kamera / anslutning till kroppsjord/GND direkt till monitor

Anslutningskabel 20cm +/-:
4-polig AC-systemkontakt (f) Ø10mm
röd: matningsspänning
svart: jord/GND
Cinch(m) gul: Video

Installationstillbehör:

Växling av främre kamera:
Bakre kameragränssnitt > Främre kameraväxling > Artikel: 771000-6500
Gränssnitt för bakre kamera > Byt flera kameror > Artikel: 771000-6501

Kameraanslutning till gränssnitt:
NO relä elektronisk 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Anslutning av kamera till backljus:
Backkamera Spänningsstabilisator backsignal > Artikel: 771000-6100

Valfria tillbehör:
Kamerakabelförlängning för acv-kamera 5m > Artikel: 771000-6305
Kamerakabelförlängning för acv-kamera 10m > Artikel: 771000-6310
Kamerakabelförlängning för acv-kamera 15m > Artikel: 771000-6315

Lämplig för:
Universal Olika modeller Olika år

---

Applikation	Universell
Garanti	2 år
