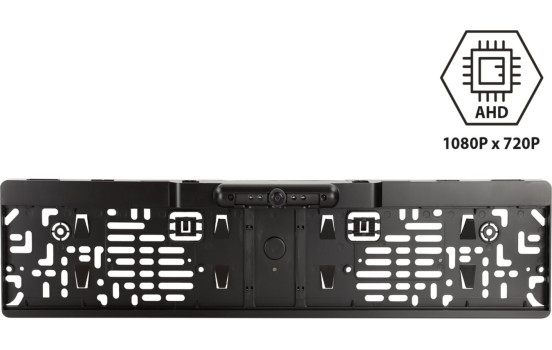

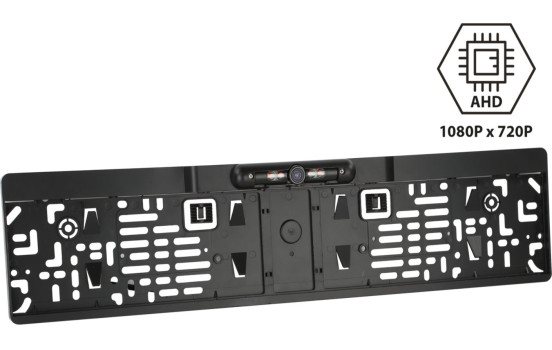

Backkamera AHD (registreringsskylt) - utanpåliggande konstruktion

Backkamera AHD universal

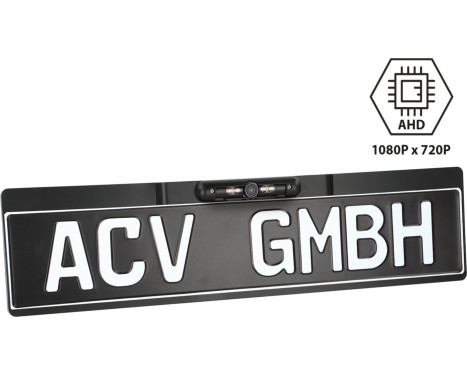

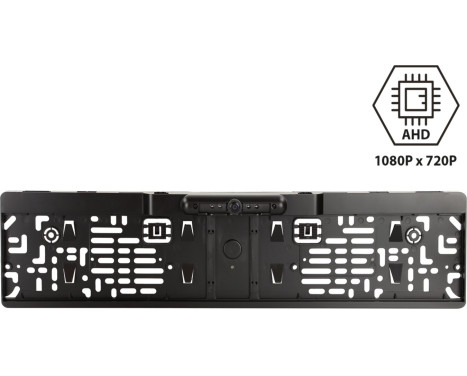

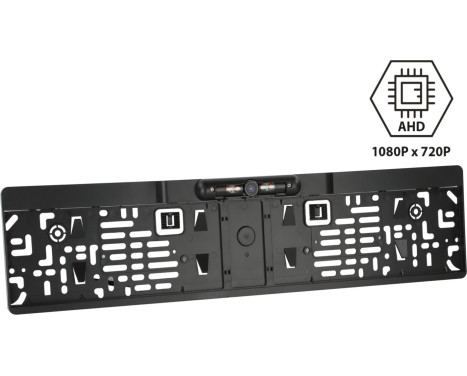

Design: Nummerskyltshållare för EU-nummerskyltar
Installationstyp: Byte av OEM-nummerskylthållare

Med orienteringslinjer / mörkerseende funktion / justerbar betraktningsvinkel

Anmärkning:

ACV-kameror är lämpliga för kontinuerlig användning

Före installation > Kontrollera betraktningsvinkeln och inriktningen av kameran på installationsplatsen med hjälp av en testmonitor

Kameramatningsspänning: +12V

Förbindelse:
röd: +12V switchad lastbar säkring
svart: kroppsmassa direkt/GND

Cinch(m) gul: Video

Jumper:
grön: aktivera/avaktivera orienteringslinjer

Skylthållare inte lämplig för österrikiska registreringsskyltar

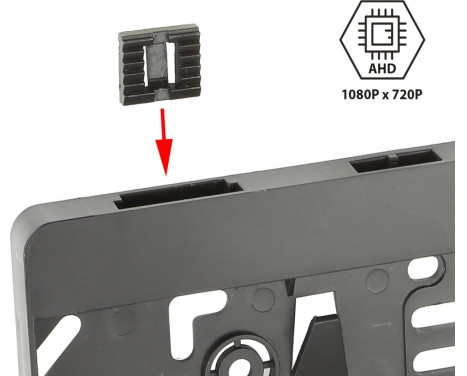

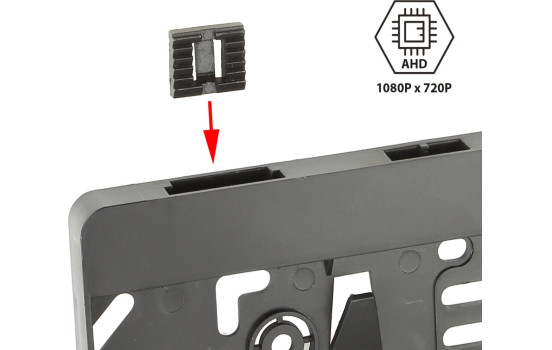

För att installera registreringsskylten, ta bort plaststängerna i den övre delen

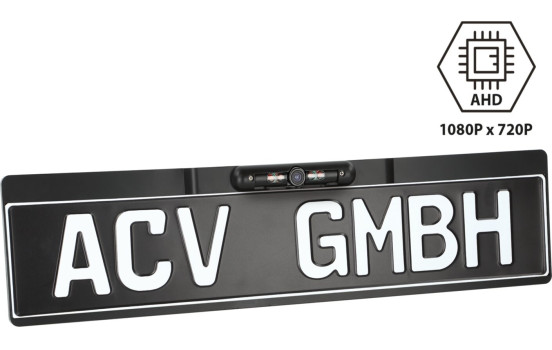

Placera registreringsskylten från botten till toppen och klicka på plats i botten

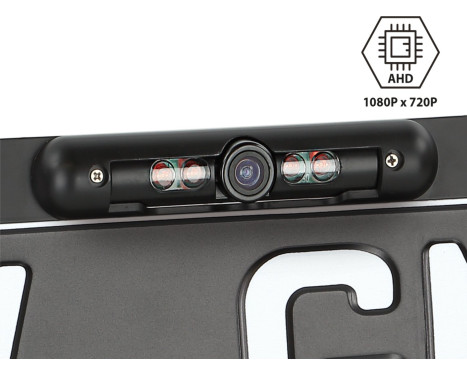

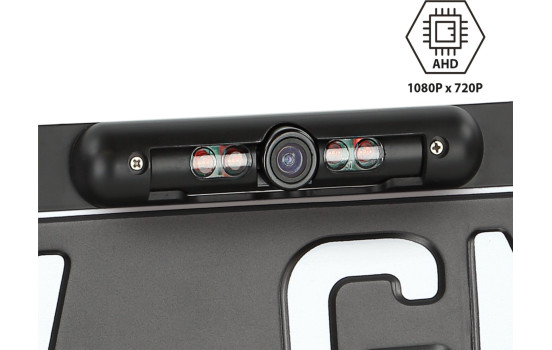

Produktegenskaper Kamera:

Konstruktion: plast
Färg: matt svart
Extra: Nummerskyltshållare / Orienteringslinjer via bygel / Night vision funktion
Sensortyp: 1/3� AHD
Bildsystem: NTSC-färg
Effektiva pixlar: 1080 x 720
Objektiv: mm/F
Minsta belysning: 0 lux med aktiv mörkerseende
Upplösning: TV-linjer
Linsvinkel: diagonal
Betraktningsvinkel: horisontell 115° / vertikal 80° + 5°
Skyddad mot damm och vatten: IP67
Anslutning: 4-polig acv systemkontakt (m) Ø5,2mm
Driftspänning: +12V DC
Matningsspänning: +12V DC
Strömförbrukning: 120mA med aktiv mörkerseende funktion
Drifttemperaturområde: -20°C - 70°C
Förvaringstemperatur: -40°C - 85°C
MÃ¥tt: L / H / D - 525mm / 125mm / 38mm

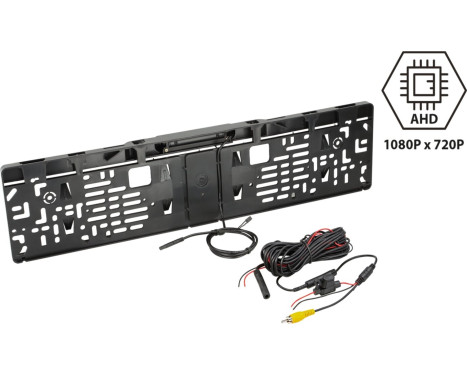

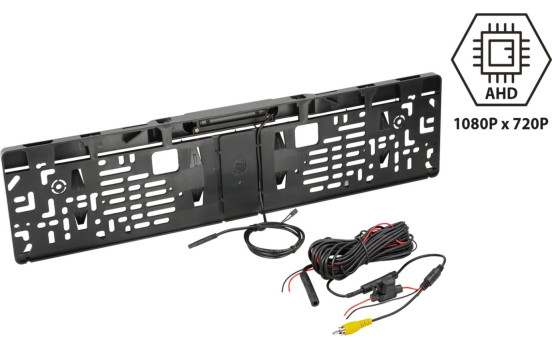

Anslutningskabel till kameran 1m +/-:
4-polig AC-systemkontakt (m) Ø5,2mm
1 bygel

Förlängning 6,5m +/-:
4-polig acv-systemplugg (f) Ø10mm / 4-polig acv-systemplugg (m) Ø5,2mm
Strömkabel röd 3m +/- ansluten: kameraanslutning / backljusanslutning på monitorn
Jordkabel/GND svart 3m +/- trådad: anslutning jordkropp/GND till kamera / anslutning jordkropp/GND direkt till monitor

Anslutningskabel 20cm +/-:
4-polig AC-systemkontakt (f) Ø10mm
röd: matningsspänning
svart: jord/GND
Cinch(m) gul: Video

Installationstillbehör:

Anslutning av kamera till gränssnitt:
NO kontaktrelä elektronisk 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Anslutning av kamera till backljus:
Backkamera Spänningsstabilisator backsignal > Artikel: 771000-6100

Valfria tillbehör:

Kamerakabelförlängning för acv-kamera 5m > Artikel: 771000-6305
Kamerakabelförlängning för acv-kamera 10m > Artikel: 771000-6310
Kamerakabelförlängning för acv-kamera 15m > Artikel: 771000-6315

Lämplig för:
Universal Olika modeller Olika år

---

Applikation	Universell
Garanti	2 år
