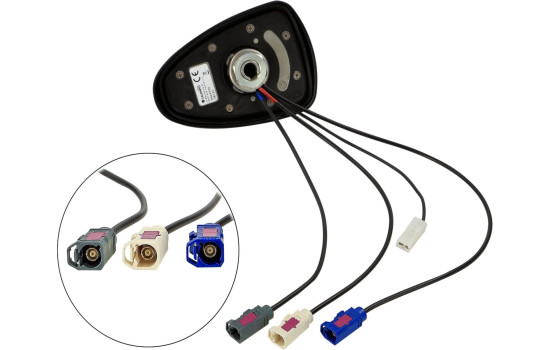

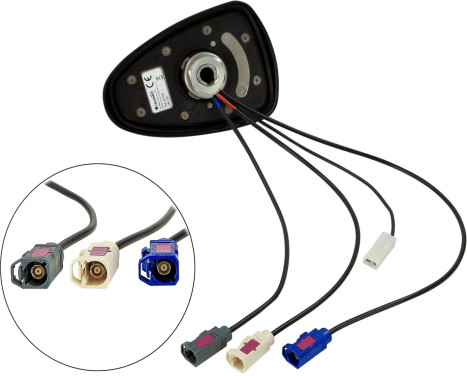

Takantenn AM/FM DAB/DAB+ GNSS (GPS/GLONASS) Shark II

Takantenn AM/FM DAB/DAB+ GNSS (GPS/GLONASS/Galileo/Navstar)

Design Shark II
OBS:
NY ARTIKEL FÖR 15-7727160
ANSLUTNING OCH TILLBEHÖR ÄNDRADE
VALFRITT TILLBEHÖR LISTA NEDAN
Typer av skydd:
AM/FM
DAB/DAB+
GNS

Montering:
Installationsplats: bakre tak
Borrning: 19 mm
Hålfyrkant: 15 mm x 15 mm
Åtdragningsmoment: 6,5 nm +/- 20 %

Mått:
Antennbas: L = 117 mm / B = 76 mm / H = 62 mm

Förbindelse:
AM/FM: Fakra B(f) vit RG174 / 250 mm
DAB/DAB+: Fakra G(f) grå RG174 / 200 mm
GNSS: Fakra C(f) blå RG174/350mm
Extern strömförsörjning: platt kontakt 6,3 mm

Frekvensområde:
AM: 150kHz - 1710kHz
FM: 87,5MHz-108MHz
DAB/DAB+: 174MHz - 240MHz
GNSS: 1559 MHz - 1065 MHz

Ytterligare:
DAB/DAB+: 2dBi
GNSS: 28dBi

Strömförsörjning:
AM/FM: 12V extern/12V fantommatning
DAB: 12V extern / 12V fantommatning
GNNS: 3V - 5V fantommatning

Energiförbrukning:
AM/FM: 80mA max
DAB/DAB+: 33mA max
GNSS: max 31mA
Impedans:
AM/FM: 50 ohm
DAB/DAB+: 50 ohm
GNSS: 50 ohm

Vågförhållande:
DAB/DAB+: <3:1
GNSS: 1,7:1

Ljudbetyg:
FM: 3,5db
DAB/DAB+: 2db
GNSS: 1,4db

Polarisering:
FM: Linjär-Vertikal
DAB/DAB+: Linjär-Vertikal
GNSS: Högerhänt cirkulär RHCP

Alternativ:
AM/FM:
Antennkabelförlängning Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennadapter Fakra(m) > DIN(m) passiv: 1524-01
Antennadapter Fakra(m) > ISO(m) passiv: 1524-02
Antennadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antennadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennkabelförlängning Fakra(m) > Fakra(f) 500cm: 1524-500
Antennadapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
Antennadapter SMB(m) > SMA(m): 1502-29
GPS:
Antennkabelförlängning Fakra(m) > Fakra(f) 500cm: 1524-500

Lämplig för:
AM FM DAB DAB+ GNSS
Universell

---

Material	Plast
fot	även inkluderande
längd	6 cm
Applikation	Sharkfin
kabel	även inkluderande
Garanti	2 år
